>產品介紹
管道混合器也稱管式靜態混合器，在給排水和環保工程中對投加各種混凝劑、助凝劑、臭氧、液氯及酸堿中和、氣水混合等方面都非常有效，是實現處理水與各種藥劑瞬間混合的理想設備�；旌峡焖俑咝�、結構簡單，節約能耗、體積小巧等特點。在不需外動力情況下，水流通過管道混合器會產生分流、交叉混合和反向旋流三個作用。使加入的藥劑迅速、均勻地?cái)U(kuò)散到整個水體中，達到瞬間混合的目的�；旌闲矢哌_(dá)90～95%，可節省藥劑用量約20～30%。對提高水處理效果，節約能源，具有重大意義。
>構造原理
管道混合器一般由三節混合單元組成（也可根據混合介質的特性增加節數）。每節混合單元為一個180°扭曲的固定螺旋葉片（或90°;交叉插板葉片），分左旋和右旋兩種。相鄰兩節中的螺旋葉片旋轉方向相反，相錯90°。為便于安裝螺旋葉片，玻璃鋼筒體做成兩個半圓形，兩端均用法蘭連接，筒體縫隙之間用環氧樹脂粘合，保證其密封要求。其它材質的管道混合器做法不盡相同。
管道混合器的螺旋葉片不動，僅是被混合的物料或介質的運動，流體通過除產生降壓外，無需外部能源。主要是流動分割、徑向混合、反向旋轉，兩種介質不斷激烈摻混擴散，達到混合目的。
>適用范圍
1、城市生活用水和工業給水處理中投加各種混凝劑、助凝劑進行混合作用；
2、城市生活污水和工業廢水處理中投加各種混凝劑、助凝劑進行混合作用；
3、給水排水、環保工程中氣水混合、投加液氯、臭氧等藥劑進行消毒處理；
4、工業廢水中進行酸堿中和混合作用；
5、多種工業廢水進行混合均化處理。
>設計參數
1、管道混合器管徑按經濟流速進行選擇，一般按0.9～1.2m/s計算，管徑大于500mm的最大流速可達1.5m/s。有條件時，將管徑放大50～100mm，可以減少水頭損失；
2、管道混合器混合單元節數基本組合按三節考慮，水頭損失約0.4～0.6m，也可根據混合介質的情況增減節數；
3、管道混合器內水壓按0.1MPa考慮，也可根據實際壓力進行設備加工。
>產品安裝
1、管道混合器安裝不受方向限制，可以水平、垂直或其他組合方式；
2、管道混合器安裝在架空管道上時，必須用管道支架進行固定，埋地管道可安裝在檢修井內；
3、投加藥劑的管道由用戶單位自行設計，可按全國給水排水標準圖進行安裝，但管內流速必須大于1.0m/s，管中壓力應小于0.2MPa（FRP材質）；
4、各種藥劑的投加位置，應在管道混合器混合單元前端，并大于0.3米。

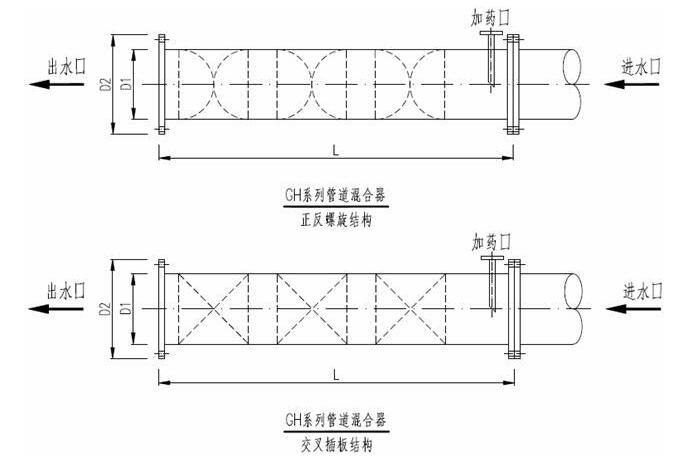

>結構圖示
>技術參數
（下表為FRP材質管道混合器標準數據，含加藥口）
>選型參考
管道混合器也稱管式靜態混合器，在給排水和環保工程中對投加各種混凝劑、助凝劑、臭氧、液氯及酸堿中和、氣水混合等方面都非常有效，是實現處理水與各種藥劑瞬間混合的理想設備�；旌峡焖俑咝�、結構簡單，節約能耗、體積小巧等特點。在不需外動力情況下，水流通過管道混合器會產生分流、交叉混合和反向旋流三個作用。使加入的藥劑迅速、均勻地?cái)U(kuò)散到整個水體中，達到瞬間混合的目的�；旌闲矢哌_(dá)90～95%，可節省藥劑用量約20～30%。對提高水處理效果，節約能源，具有重大意義。
>構造原理
管道混合器一般由三節混合單元組成（也可根據混合介質的特性增加節數）。每節混合單元為一個180°扭曲的固定螺旋葉片（或90°;交叉插板葉片），分左旋和右旋兩種。相鄰兩節中的螺旋葉片旋轉方向相反，相錯90°。為便于安裝螺旋葉片，玻璃鋼筒體做成兩個半圓形，兩端均用法蘭連接，筒體縫隙之間用環氧樹脂粘合，保證其密封要求。其它材質的管道混合器做法不盡相同。
管道混合器的螺旋葉片不動，僅是被混合的物料或介質的運動，流體通過除產生降壓外，無需外部能源。主要是流動分割、徑向混合、反向旋轉，兩種介質不斷激烈摻混擴散，達到混合目的。
>適用范圍
1、城市生活用水和工業給水處理中投加各種混凝劑、助凝劑進行混合作用；
2、城市生活污水和工業廢水處理中投加各種混凝劑、助凝劑進行混合作用；
3、給水排水、環保工程中氣水混合、投加液氯、臭氧等藥劑進行消毒處理；
4、工業廢水中進行酸堿中和混合作用；
5、多種工業廢水進行混合均化處理。
>設計參數
1、管道混合器管徑按經濟流速進行選擇，一般按0.9～1.2m/s計算，管徑大于500mm的最大流速可達1.5m/s。有條件時，將管徑放大50～100mm，可以減少水頭損失；
2、管道混合器混合單元節數基本組合按三節考慮，水頭損失約0.4～0.6m，也可根據混合介質的情況增減節數；
3、管道混合器內水壓按0.1MPa考慮，也可根據實際壓力進行設備加工。
>產品安裝
1、管道混合器安裝不受方向限制，可以水平、垂直或其他組合方式；
2、管道混合器安裝在架空管道上時，必須用管道支架進行固定，埋地管道可安裝在檢修井內；
3、投加藥劑的管道由用戶單位自行設計，可按全國給水排水標準圖進行安裝，但管內流速必須大于1.0m/s，管中壓力應小于0.2MPa（FRP材質）；
4、各種藥劑的投加位置，應在管道混合器混合單元前端，并大于0.3米。
>結構圖示
>技術參數
（下表為FRP材質管道混合器標準數據，含加藥口）

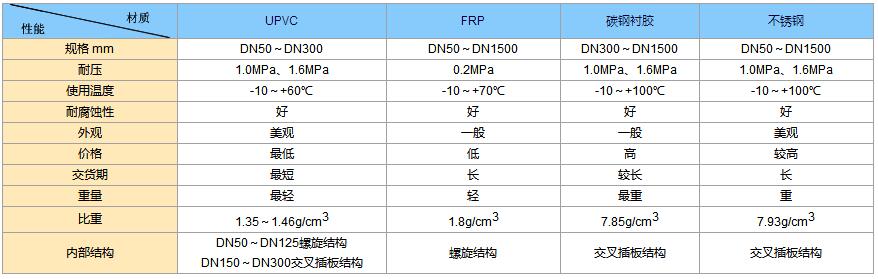

>選型參考
>訂貨須知
管道混合器，有UPVC、FRP、碳鋼襯膠、不銹鋼等四種材質。
UPVC材質的規格：DN50～DN300，少量一般均有現貨；
FRP材質的規格：DN50～DN1500，其中DN50～DN125少量一般均有現貨，其余規格需要定做，生產周期大約20天。
碳鋼襯膠材質的規格：DN200～DN1500，各規格全部需要定做，生產周期大約25天。
不銹鋼材質的規格：DN50～DN1500，其中DN50～DN100少量一般均有現貨（304不銹鋼），其余規格DN125～DN1500需要定做，生產周期大約20天。316L不銹鋼材質的各規格全部需要定做，生產周期大約25天。
訂貨時請明確所需管道混合器的型號、材質、數量、壓力等級等相關要求。
管道混合器，有UPVC、FRP、碳鋼襯膠、不銹鋼等四種材質。
UPVC材質的規格：DN50～DN300，少量一般均有現貨；
FRP材質的規格：DN50～DN1500，其中DN50～DN125少量一般均有現貨，其余規格需要定做，生產周期大約20天。
碳鋼襯膠材質的規格：DN200～DN1500，各規格全部需要定做，生產周期大約25天。
不銹鋼材質的規格：DN50～DN1500，其中DN50～DN100少量一般均有現貨（304不銹鋼），其余規格DN125～DN1500需要定做，生產周期大約20天。316L不銹鋼材質的各規格全部需要定做，生產周期大約25天。
訂貨時請明確所需管道混合器的型號、材質、數量、壓力等級等相關要求。
